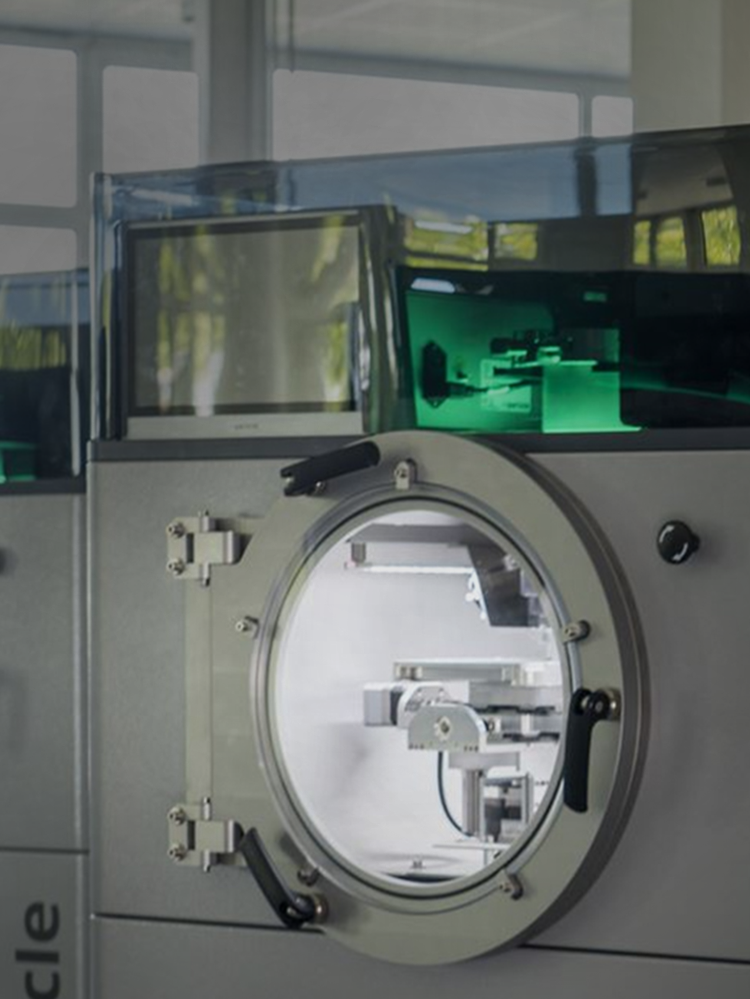

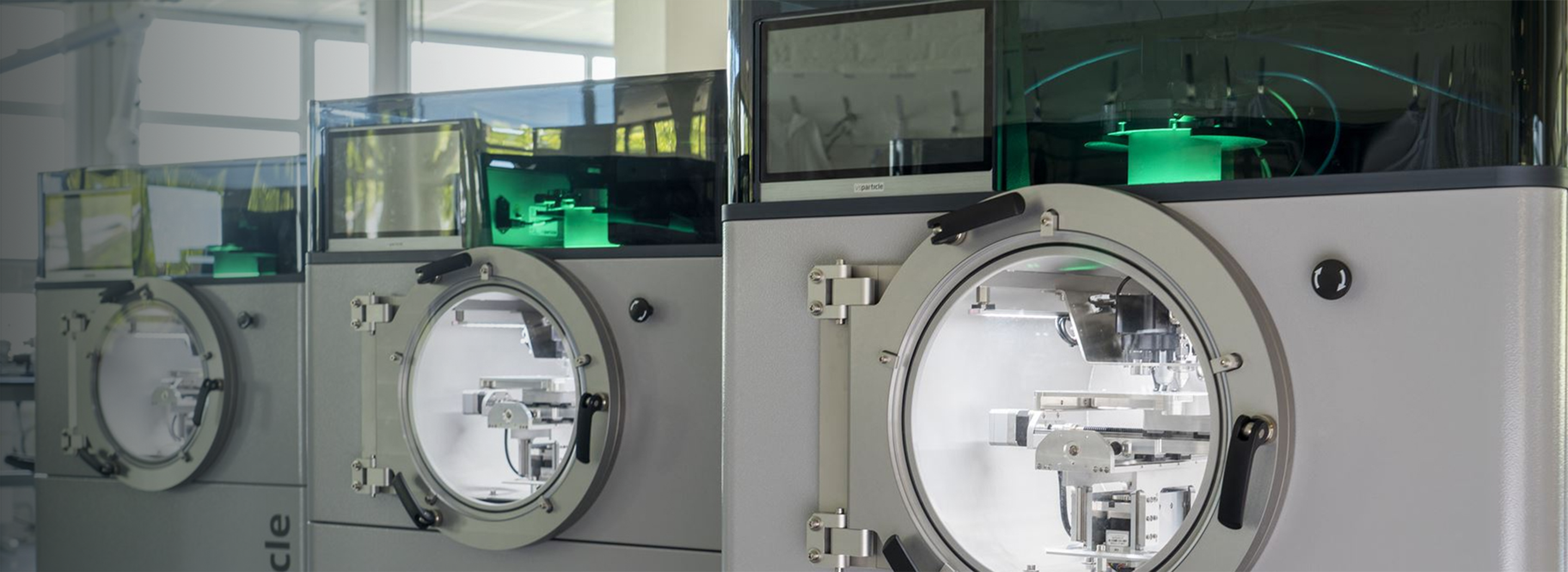

VSP-P1 NanoPrinter
VSP-P1 纳米颗粒印刷沉积设备
产品概况

VSP-P1 纳米颗粒印刷沉积设备基于电火花烧蚀技术产生纳米颗粒,同时搭载印刷沉积技术,可实现图案化印刷沉积、电极印刷沉积、传感器印刷沉积等多功能应用。

基本参数
打印尺寸精度
10 μm
打印线宽尺寸
100 μm -1 cm
涂层结构
纳米多孔结构
涂层厚度
稀疏的团簇 (100 nm) 到几μm
最大打印区域
15 x 15 cm
基台尺寸
Max. 20 x 20 cm
靶材
适用于任何导电或部分半导体材料
载气
Ar or N2 (推荐纯度99.999% ),可与微量反应性气体(如 O2 或 H2)结合
运行条件
室温或低真空(0.2 mbar – 1 mbar)
初始纳米粒子粒径
1 – 20 nm
纳米粒子产率
0.01 – 20 mg/h (根据材料决定)
Product Display
产品展示
  • 模块化组合 01

    可内置1-2台VSP-G1纳米粒子发生器作为材料源;

    可搭配VSP-S1粒径筛选沉积模块进行固定粒径颗粒的打印

  • 真正的干法气溶胶沉积 02

    颗粒完全由VSP-G1产生,不添加任何墨水组分;

    颗粒由物理法产生,不含任何化学添加剂

  • 超细纳米颗粒打印沉积 03

    快速沉积合金或多相纳米颗粒混合物

    气溶胶典型颗粒初始粒径<20 nm

模块化组合

可内置1-2台VSP-G1纳米粒子发生器作为材料源;

可搭配VSP-S1粒径筛选沉积模块进行固定粒径颗粒的打印

  • 模块化设计
  • 干法气溶胶沉积
  • 超细纳米颗粒打印沉积
真正的干法气溶胶沉积

颗粒完全由VSP-G1产生,不添加任何墨水组分;

颗粒由物理法产生,不含任何化学添加剂

  • 模块化设计
  • 干法气溶胶沉积
  • 超细纳米颗粒打印沉积
超细纳米颗粒打印沉积

快速沉积合金或多相纳米颗粒混合物

气溶胶典型颗粒初始粒径<20 nm

  • 模块化设计
  • 干法气溶胶沉积
  • 超细纳米颗粒打印沉积
Product Function
产品功能
  • 01 控制纳米沉积层厚度

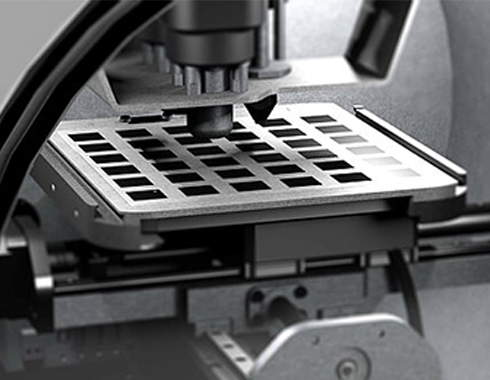

  • 02 图案化打印

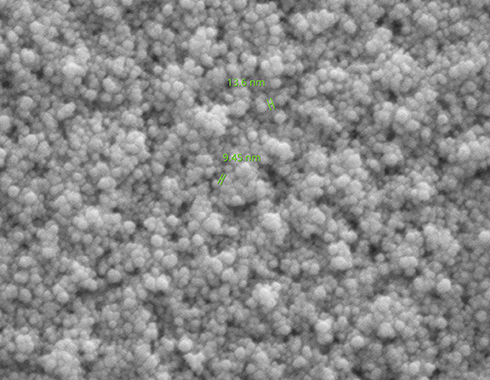

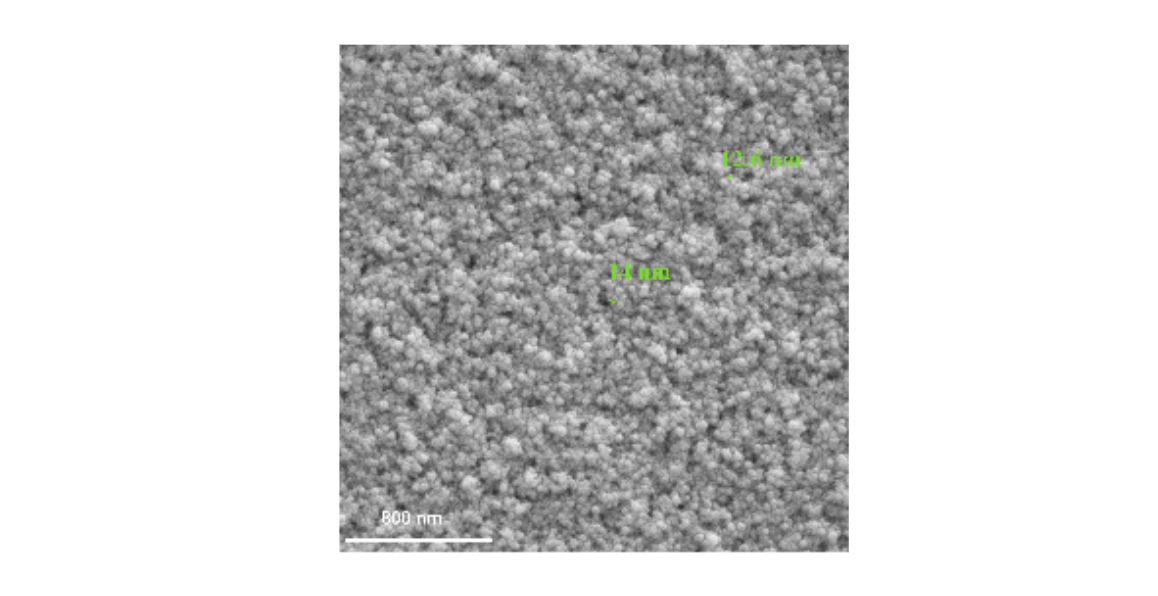

  • 03 纳米多孔涂层沉积

使用 VSP-P1 纳米气溶胶沉积系统可以实现从稀疏团聚体到厚达几微米的连续层的不同层厚度。影响层厚的参数有:



• 喷嘴到基材的距离         • 烧蚀功率         • 印刷速度



通过VSP-G1火花烧蚀产生纳米粒子后,使用粗真空加速产生的气溶胶流通过喷嘴。因此,冲击印刷到基材上的驱动力是 VSP-G1 系统和沉积室之间的压力梯度。通过 XYZ 平台控制、显微镜相机模块和直观的用户界面,可以打印特定图案。您可以通过用户界面运行脚本来确定所需的打印模式。使用不同的或修改的脚本,复杂的图案和多个样品的系列生产



纳米气溶胶沉积系统

与传统的薄膜沉积技术不同,VSP-P1纳米气溶胶沉积系统的气溶胶直写技术可以在选定的区域沉积纳米涂层,并利用精细的喷头移动,实现厚度的控制 ,这很适合非半导体类的纳米薄膜应用。



纳米气溶胶沉积系统

Application Instance
应用实例
01 高效催化剂涂层膜的开发

PEM 水电解是最近引起广泛关注的应用之一。然而,其市场应用受到阻碍,因为 PEM 电解槽依赖于使用稀有且昂贵的贵金属催化剂,例如铱。作为应对这一挑战的解决方案,使用 VSPARTICLE 的技术开发铱催化剂涂层膜。结果证明,与市售标准样品相比,气溶胶打印方法所需的催化剂负载量更少,降低了五倍,Ir 特定的功率密度降低了一个数量级并且耐久性良好。

• 出色的性能,催化剂负载量减少了一个数量级

• 单步无墨涂布工艺

• 卓越的耐用性和使用寿命性能

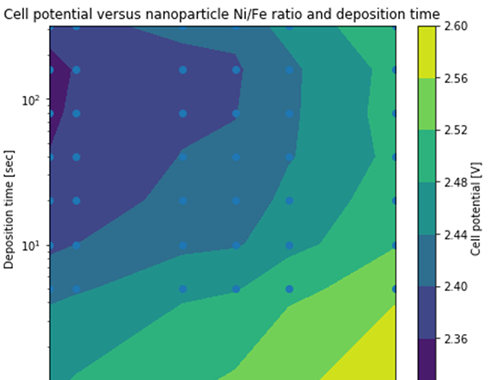

02 快速电催化剂(模型)筛选

使用连接到 VSP-P1 NanoPrinter 的两个 VSP-G1 纳米粒子发生器,可以进一步加快筛选多元素电催化剂的能力。为了说明这种设置的可能性,VSPARTICLE 与 Avantium 合作,筛选了 64 种不同的OER 用Ni-Fe 电催化剂。VSPARTICLE 的技术使研究人员能够筛选 64 种不同电催化剂组合物的性能,显着加快新型电催化剂的开发。

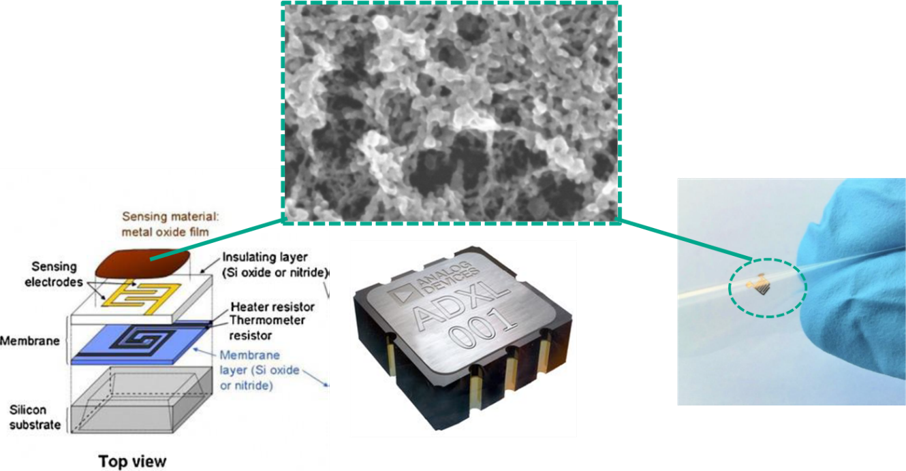

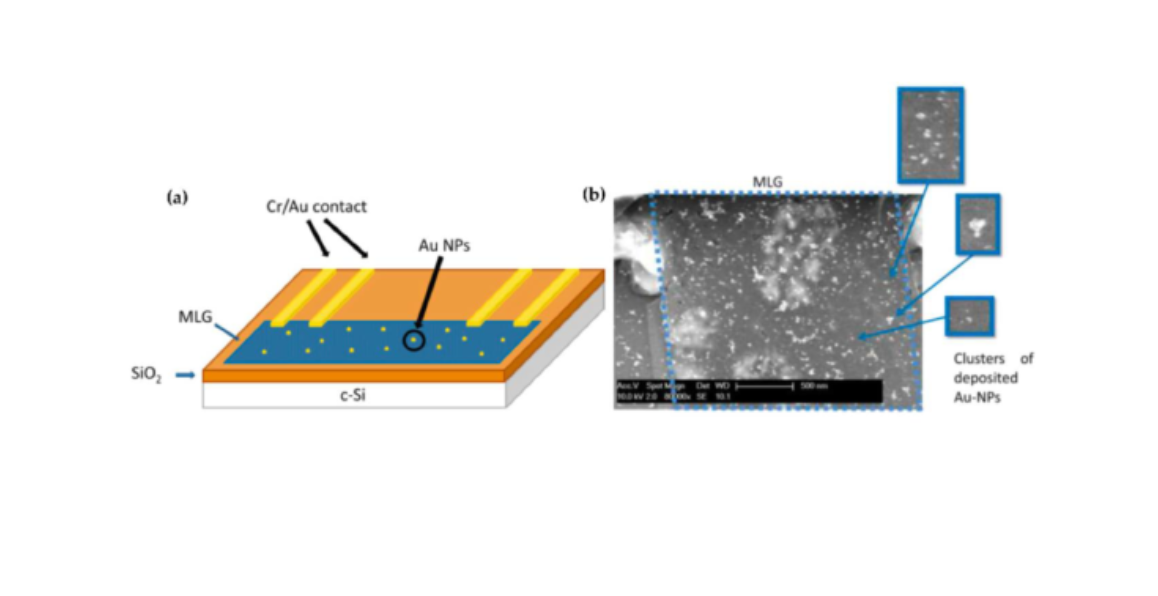

03 气体传感器研究

通过为 VSP-G1 纳米粒子发生器配备我们最先进的 VSP-P1 纳米印刷沉积系统,可以快速生产各种基于 SMO 的传感器。这种配置使研究人员能够轻松沉积不同的金属氧化物,并制备具有不同初级粒径和层厚的 SMO 传感器。通过使用带有合金电极和/或多个 VSP-G1 纳米粒子发生器的 VSP-P1 NanoPrinter,还可以轻松制备混合和/或掺杂的金属氧化物,并能够调整初级粒径和元素组成

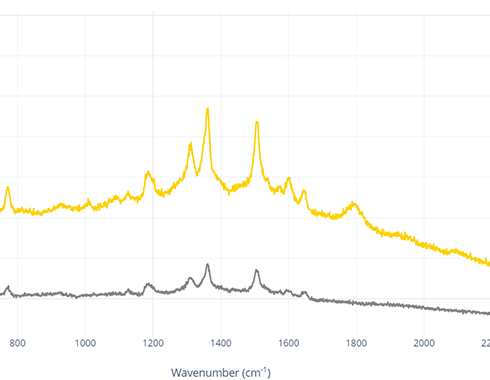

04 表面增强拉曼散射

表面增强拉曼散射( SERS ) 是一种表面敏感技术,可通过吸附在粗糙金属表面上的分子或纳米结构(如等离子体磁性二氧化硅纳米管)增强拉曼散射。利用VSP-P1在石英玻璃基底表面沉积Au-Ag图案,实现最为简便的拉曼增强效果。

Testimonials
用户体验
  • “通过使用 VSP-P1 NanoPrinter,我能够实现用纳米粒子装饰生物传感器的所有想法。我真的很喜欢我可以在很多不同的参数之间进行选择,并准确地获得我想要的纳米粒子的大小和数量,而且还可以结合不同的材料。”

    Merlin Palmar 硕士 | 代尔夫特理工大学生物电子系生物医学工程
  • 纳米材料打印机的多功能性和材料灵活性使我们能够在成品微电子设备上打印各种纳米材料。我们现在能够装饰气体传感器并沉积在薄膜和其他易碎基板上,而无需花费太多精力来寻找好的配方。因为测试新事物是如此简单,我们可以经常想到新的实验并在第二天进行!”

    Joost van Ginkel 博士后 | 代尔夫特大学微电子系
  • “通过使用 VSP-P1 NanoPrinter,我能够实现用纳米粒子装饰生物传感器的所有想法。我真的很喜欢我可以在很多不同的参数之间进行选择,并准确地获得我想要的纳米粒子的大小和数量,而且还可以结合不同的材料。”

    Merlin Palmar 硕士 | 代尔夫特理工大学生物电子系生物医学工程
  • 纳米材料打印机的多功能性和材料灵活性使我们能够在成品微电子设备上打印各种纳米材料。我们现在能够装饰气体传感器并沉积在薄膜和其他易碎基板上,而无需花费太多精力来寻找好的配方。因为测试新事物是如此简单,我们可以经常想到新的实验并在第二天进行!”

    Joost van Ginkel 博士后 | 代尔夫特大学微电子系
Download Center
下载中心

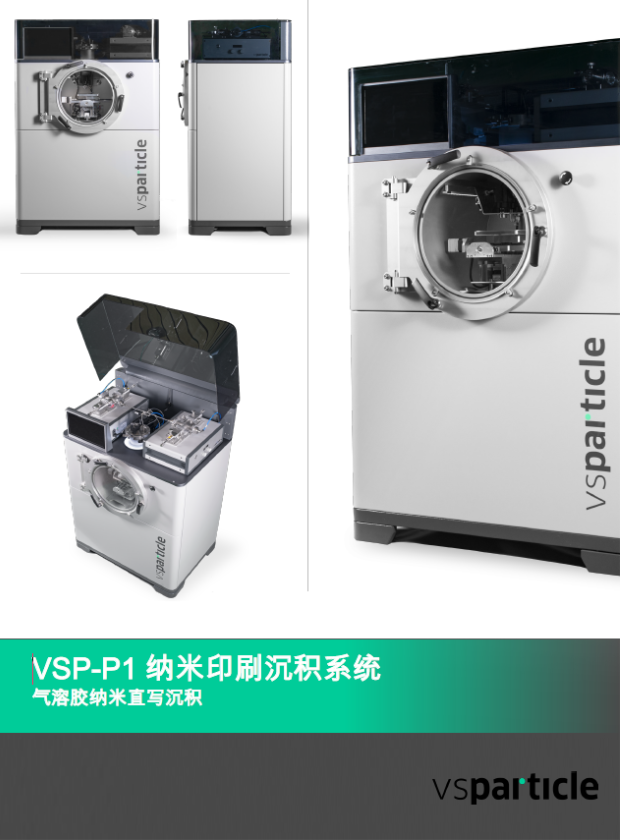

如果您想要了解更多产品信息,请填写以下信息下载产品手册, 我们收到您的信息后将第一时间回复您。

  • *
  • *
  • *
  • *
