金属软管

关于 Coredux

Coredux 是一家总部位于荷兰的软管、波纹管制造企业，开发 ODM 产品，制造微型精密元件，并实现集成解决方案。Coredux 在气体、液体和真空输送、微精密元件和解决方案领域具有深厚的行业积累和技术沉淀。

Metal hose

金属软管

软管型号	使用场景
ANACONDA HP 系列金属软管	气体、液体、真空
ANACONDA THP 系列金属软管	气体、液体、真空
ANACONDA XHP 系列金属软管	气体、液体、真空
ANACONDA DUO 系列金属软管	气体、液体、真空
DIAMOND BACK 系列金属软管	液体、真空
MANBA M 系列金属软管	气体、真空
MANBA J 系列金属软管	液体、真空
MANBA L 系列金属软管	气体、液体、真空
MANBA PARRAP B1 系列金属软管	气体、液体、真空
MANBA PARRAP B0 系列金属软管	气体、液体、真空
MANBA PARNOR B1 系列金属软管	气体、液体
MANBA PARNOR B0 系列金属软管	气体、液体、真空
PYTHON 系列金属软管	气体、真空
Viper 系列金属软管	真空

展开查看更多内容

Why choose Coredux?

为什么选择 Coredux？

·
历史悠久

Coredux 是软管领域的领导者，具有超过20年的软管生产经验，其专利技术最早可以追溯到一百年前。
品牌客户

目前 Coredux 是欧洲最大光刻机公司的主要软管供应商，并批量进行供应；同时，Coredux 也是美国前两大半导体制程设备公司和头部半导体缺陷检测设备公司的主要软管供应商。
全球分布的工厂

Coredux 在荷兰、德国、法国、美国、东南亚均有生产基地，极大地保证了生产和交付的及时性。
·

历史悠久

Coredux 是软管领域的领导者，具有超过20年的软管生产经验，其专利技术最早可以追溯到一百年前。

品牌客户

目前 Coredux 是欧洲最大光刻机公司的主要软管供应商，并批量进行供应；同时，Coredux 也是美国前两大半导体制程设备公司和头部半导体缺陷检测设备公司的主要软管供应商。

全球分布的工厂

Coredux 在荷兰、德国、法国、美国、东南亚均有生产基地，极大地保证了生产和交付的及时性。

Practical features

实用特点

View More

真空兼容性

坚固的不锈钢软管，将优质材料与最先进的焊接技术相结合，打造出耐用、防漏、清洁的软管。

震动噪声隔绝

DUO 软管的螺旋轮廓在流动中产生涡流效应，防震哨声特别有效。我们还提供柔性 PTFE 和金属软管的流体动力学分析，以防止声流引起的噪音和振动。

耐高压

DUO 高压软管系列坚固耐用，具有特殊的安全系数，可以防止爆炸，并使用螺旋焊接和双层结构，确保耐压性符合特定要求。

液体密封

整体缺陷率低至 0.08%，每种产品都经过严格的一对一测试，使用多达七种不同的测试方法（包括氦气和水压测试）100% 检查其泄漏情况。

洁净度

可满足清洁度标准，如 EIGA、EN 12 300 和 VDA，或航空航天清洁标准，如 0 级或 SEA A611。

低尺寸误差

在给定体积内最大限度地提高静态位移能力，以确保机器和设备具有更长的寿命、更小的阻力、更低的刚度和更容易的安装。

抗弯折

擅长解决扭转和流体运输挑战，通过设计、制作和组装提供最高质量和耐用性的定制金属软管。

耐腐蚀

可定制的软管和传输系统，使用高质量的材料和焊接技术防止各种类型的腐蚀。

Product Specification

规格参数（其他产品参数请联系：400 857 8882）

ANACONDA HP 系列金属软管
DN 尺寸 [mm (in)]	软管材质 *	编织 *	内径 [mm (in)]	外径 [mm (in)]	最小弯曲半径 [mm (in)] - 静态	最小弯曲半径 [mm (in)] - 动态	工作压力 **(20℃) [bar (psig)]	最小爆炸压力 (20℃) [bar (psig)]	温度范围 [℃(℉)]
DN6 1/4"	不锈钢	单编织	5,9 (0.23)	11,4 (0.45)	25 (0.98)	110 (4.33)	180 (2611)	720 (10443)	-273 (-460) - 550 (932)
DN10 3/8"	不锈钢	单编织	10 (0.39)	17,8 (0.7)	38 (1.5)	150 (5.91)	145 (2103)	580 (8412)	-273 (-460) - 500 (932)
DN12 1/2"	不锈钢	单编织	11,8 (0.46)	20,2 (0.8)	45 (1.77)	165 (6.5)	140 (2031)	560 (8122)	-273 (-460) - 500 (932)
DN20 3/4"	不锈钢	单编织	17,9 (0.7)	29,1 (1.15)	70 (2.76)	225 (8.86)	85 (1233)	340 (4931)	-273 (-460) - 500 (932)
DN25 1"	不锈钢	单编织	24,2 (0.95)	38 (1.5)	85 (3.35)	215 (8.46)	78 (1131)	312 (4525)	-273 (-460) - 500 (932)
DN32 1 1/4"	不锈钢	单编织	30,7 (1.21)	46,5 (1.83)	105 (4.13)	300 (11.81)	65 (943)	260 (3771)	-273 (-460) - 500 (932)
DN40 1 1/2"	不锈钢	单编织	39,3 (1.55)	54,9 (2.16)	130 (5.12)	280 (11.02)	61 (885)	244 (3539)	-273 (-460) - 500 (932)
DN50 2"	不锈钢	单编织	49 (1.93)	67,3 (2.65)	160 (6.3)	390 (15.35)	55 (798)	220 (3191)	-273 (-460) - 500 (932)
DN65 2 1/2"	不锈钢	单编织	64 (2.52)	83,9 (3.3)	200 (7.87)	460 (18.11)	52 (754)	204 (2959)	-273 (-460) - 500 (932)
DN80 3"	不锈钢	单编织	78,7 (3.1)	99 (3.9)	240 (9.45)	660 (25.98)	25 (363)	100 (1450)	-273 (-460) - 500 (932)
DN100 4"	不锈钢	单编织	101 (3.98)	129,5 (5.1)	290 (11.42)	750 (29.53)	24 (348)	96 (1392)	-273 (-460) - 500 (932)
DN125 5"	不锈钢	单编织	124 (4.88)	155 (6.1)	350 (13.78)	1000 (39.37)	20 (290)	80 (1160)	-273 (-460) - 500 (932)

* 基于 316L 的数据，不同材质数据会有差异

** 降温系数对工作压力有影响。基于 IS010380

展开查看更多内容

Application

行业应用

晶圆制造设备
医疗健康
航空航天
真空
工业气体
能源

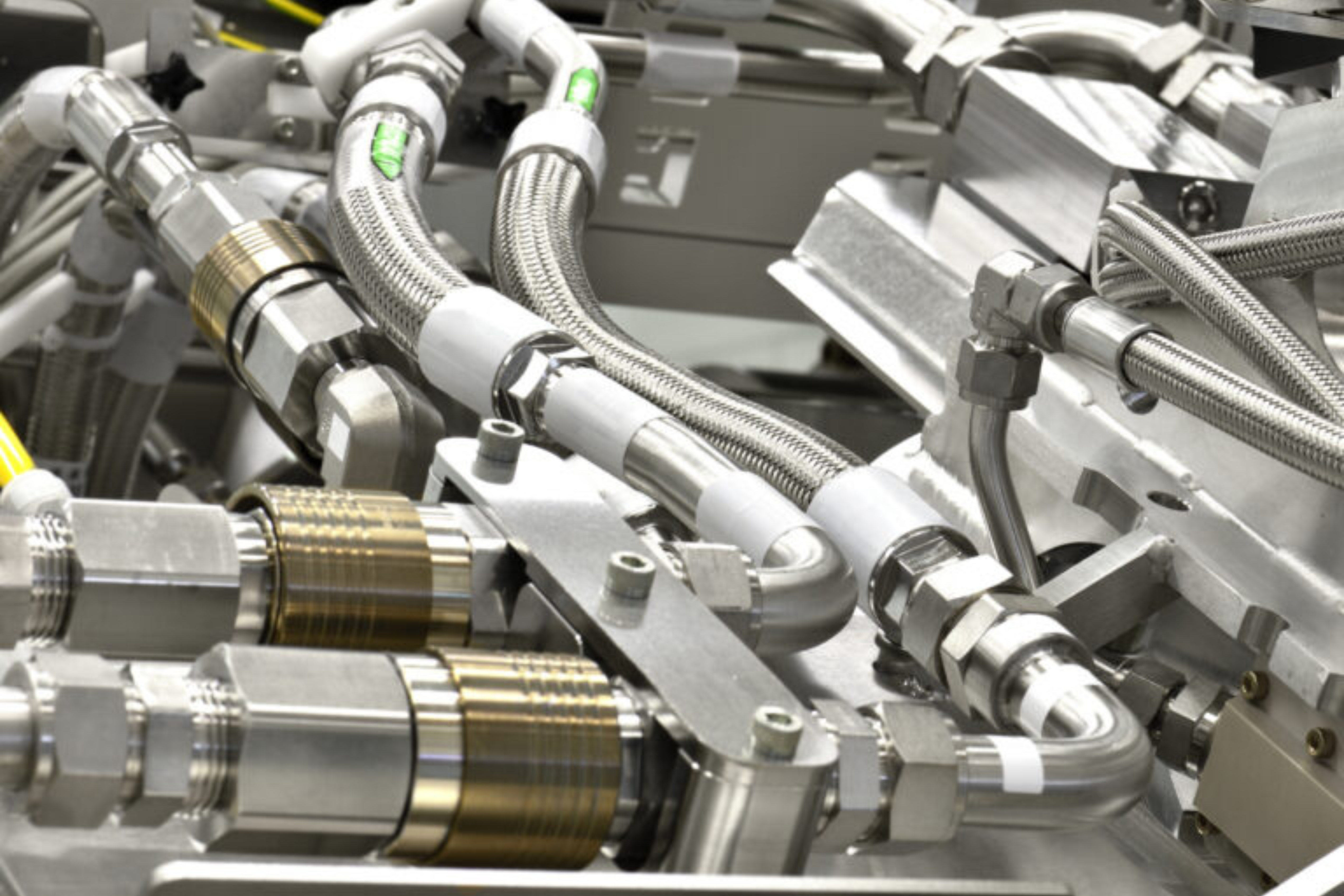

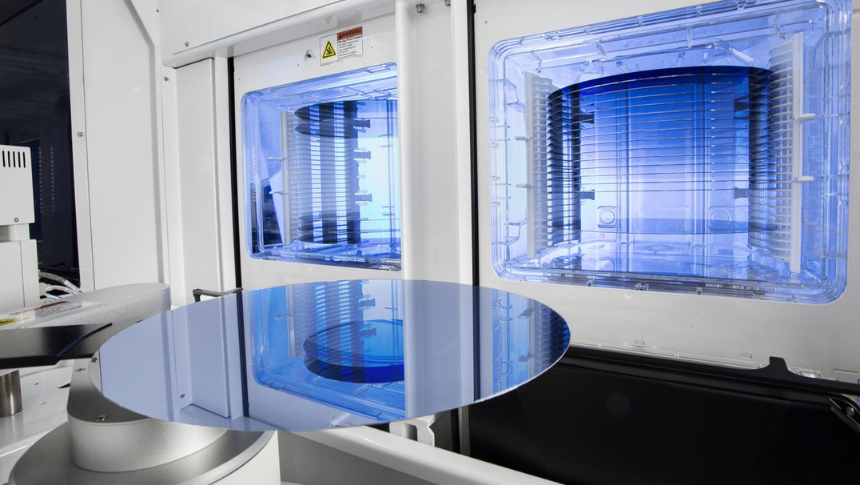

晶圆制造设备

光刻

◦ EUV 光刻系统

◦ DUV 光刻系统

沉积

◦ 电火花增强 CVD（PECVD）

◦ 原子层沉积（ALD）

◦ 原子晶体沉积（外延层）

刻蚀/去胶

可应用在多个半导体工艺中

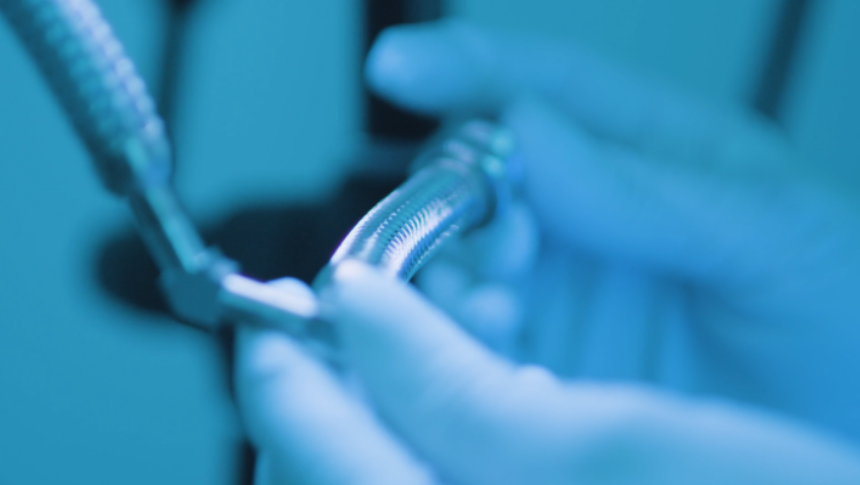

医疗健康

Coredux 与客户合作，共同开发、设计和制造高柔性金属软管，用于在健康技术领域输送流体和气体。无论面临什么挑战 - 无论是真空兼容性、纯度、不对中公差、扭转、密封性还是电缆保护 - Coredux 都有能力在最清洁和最无菌的环境中定制坚固的金属软管或动脉系统，以便在医疗设备内部使用或连接许多健康技术机器。

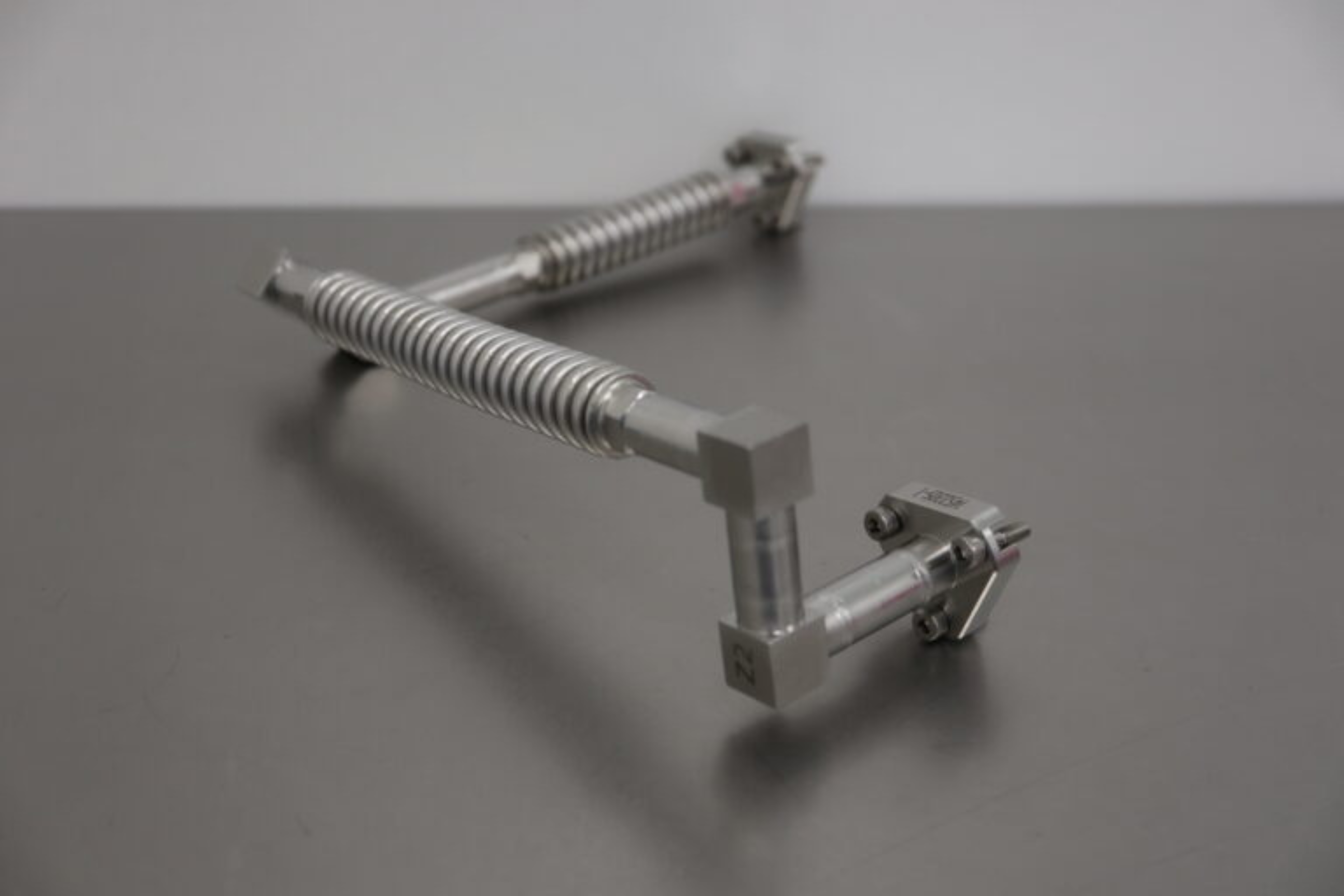

航空航天

在航空航天领域，Coredux 有一个使命：设计和制造 100% 适合飞行的设备。保证安全性、可靠性和最佳性能。Coredux 通过使用最先进和经过严格测试的材料设计、工程和制造客户定制的软管组件来实现这一目标。Coredux 有能力一次性解决多个挑战。包括真空兼容性、纯度、耐压性、温度变化、扭转、密封性、振动遏制和耐用性。这就是我们确保液氮在火箭发射器、卫星冷却和定位系统、机舱加热燃料管路以及传感器和执行器的压力和温度传感器中安全运输的方式。

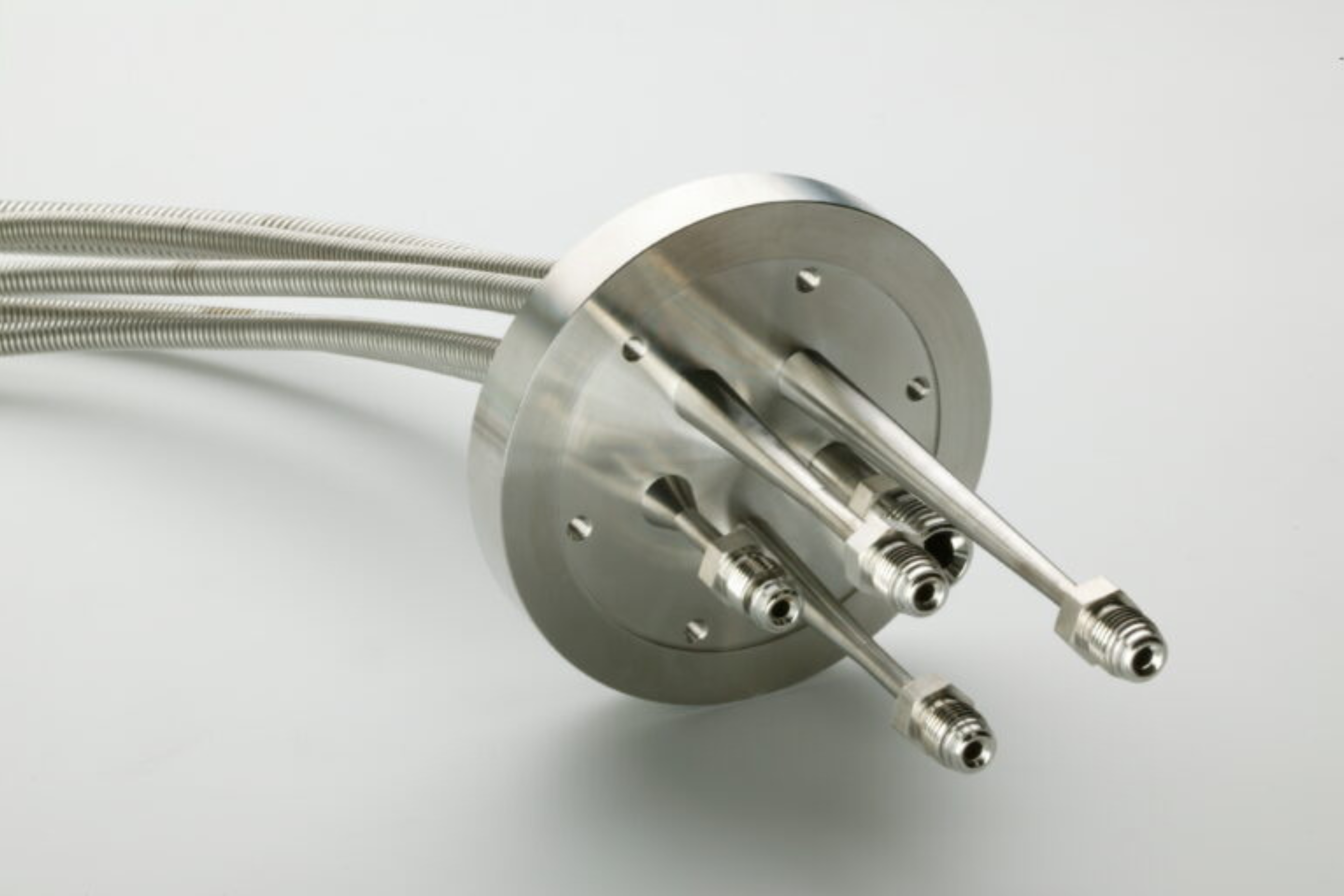

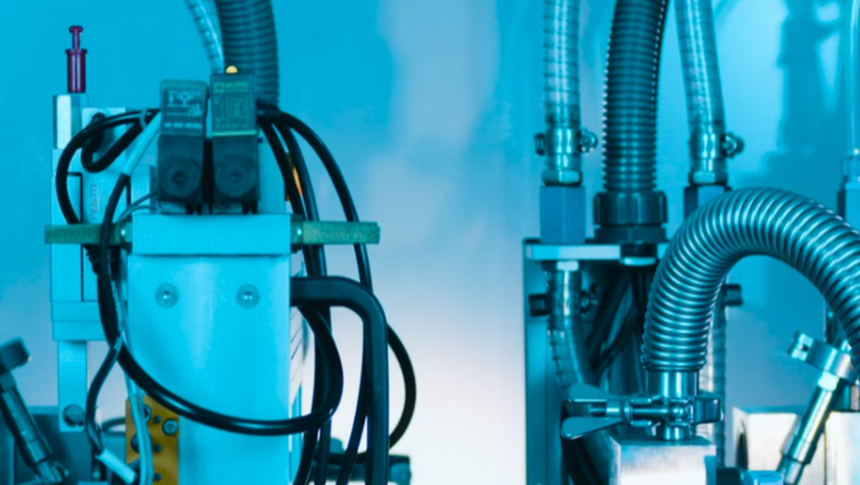

真空

Coredux 是高真空和超高真空解决方案专家。从高科技行业的电子束隔离，到半导体行业生产过程中的污染保护，再到食品行业中使用低温流体的隔离过程。无论行业或应用如何，Coredux 可靠的工程师都将与您合作，根据您的确切需求设计和制造定制的不锈钢金属软管和动脉系统。使用模范焊接技术生产经过验证的超洁净连接部件，保证无渗透和无污染。

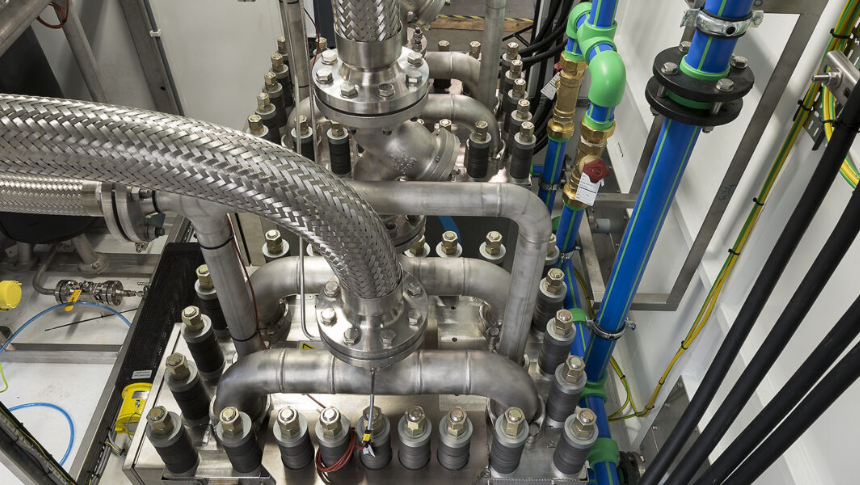

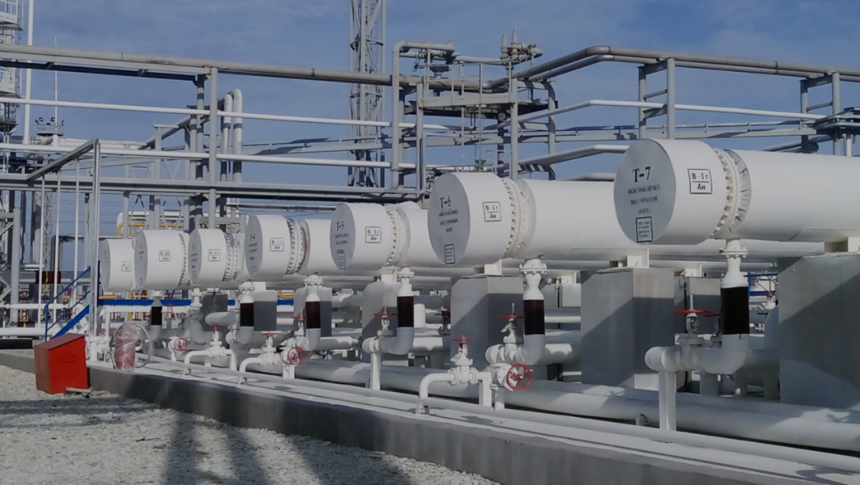

工业气体

气体和气体的关键运输方面，Coredux 是您可以信赖的合作伙伴。无论是在高达 300 bar 的高压下输送工业和医用气体，还是在 -271.5°C 的温度下输送液化气体，Coredux 的使命是为您的确切需求找到合适的解决方案。我们将帮助您共同设计、工程和制造坚固的不锈钢软管和动脉系统，这些软管和动脉系统在最极端和腐蚀性的条件下是密封的。使用最先进的材料和焊接技术，Coredux 将确保超安全的连接部件具有高柔韧性、耐压和耐扩散性。
