LiF 涂层在锂电池中的应用研究进展

LiF（氟化锂）因具备宽电化学稳定窗口（0-6.4 V vs Li/Li⁺）、高化学惰性、优良机械强度及与电池电解质的兼容性，已成为锂电池电极保护涂层的重要候选材料。其通过抑制电极界面副反应、阻挡腐蚀性物种攻击、改善锂离子传输动力学等机制，显著提升电池的循环稳定性、倍率性能及安全性能。以下结合近年研究成果，系统梳理 LiF 涂层的制备方法、应用场景、性能提升效果及现存技术挑战。

1. 核心优势

LiF 作为电极保护涂层的优势源于其独特的物理化学特性：

• 电化学稳定性：0-6.4 V vs Li/Li⁺ 的超宽稳定窗口，完美适配高电压电极材料（如 4.5 V 以上的 NMC811、LMNO）的工作环境，长期循环中仍能保持结构稳定。

• 化学防护性：对电解液水解产生的 HF 具有极强的抵抗能力，可有效阻断 HF 对电极表面的侵蚀，减少过渡金属（Mn、Ni、Co）溶解，尤其适用于高镍、富锂等易被腐蚀的电极材料。

• 机械支撑作用：ALD 制备的 LiF 薄膜剪切模量高达 58 GPa，是抑制锂枝晶生长所需临界值（>8.5 GPa）的 6-7 倍，能强力阻挡枝晶穿刺隔膜带来的安全隐患。

• 界面相容性：作为锂电池固体电解质界面（SEI）的天然组成部分，LiF 与电极界面结合紧密，可显著降低界面阻抗增长速率，实验数据显示其能使电极在 100 次循环后的容量保持率提升 10%-15%^[1,3]。

2. 主要制备方法

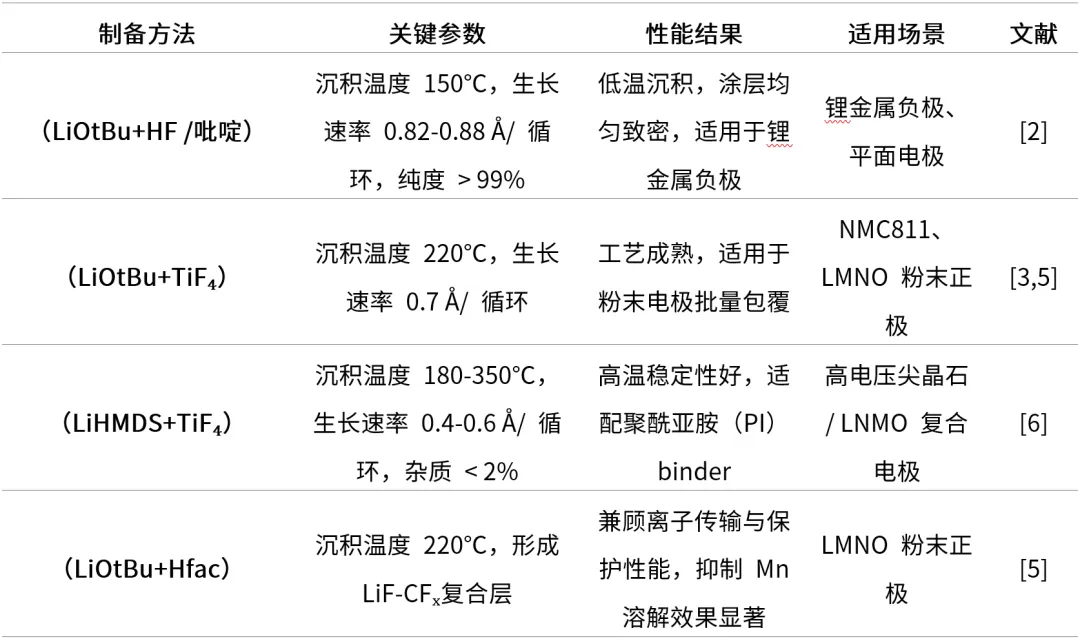

目前 LiF 涂层的原子层沉积（ALD）制备方法有多种工艺，参考如下：

1. 高镍 NMC 正极（NMC811）

NMC811（LiNi_0.8Mn_0.1Co_0.1O₂）具有高容量但在高截止电压（>4.5 V）下循环稳定性差，LiF 涂层可显著提升其界面稳定性。

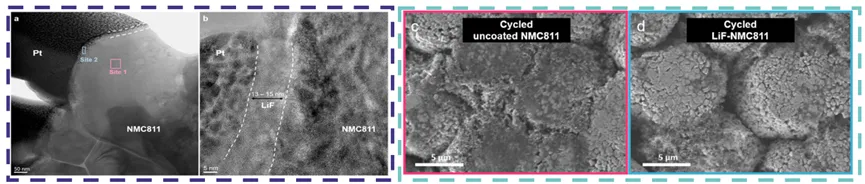

左：经过 150 圈 ALD 包覆 LiF 后 NMC811 的横截面TEM图像以及 HR-TEM图像；在 1C 下循环500 次后从全电池中取出的未涂层 NMC811 和涂层 LiF-NMC811 电极的 SEM 图像^[3]

LiF 涂层呈现非晶态结构，厚度约 13~15 nm，ALD 实现了 LiF 在粉末表面的高度均匀包覆。

2. 尖晶石型正极（LMNO）

LiMn_1.5Ni_0.5O₄（LMNO）是高电压（4.8 V）正极材料，面临 Mn 溶解严重的问题，LiF 涂层可有效抑制该现象。

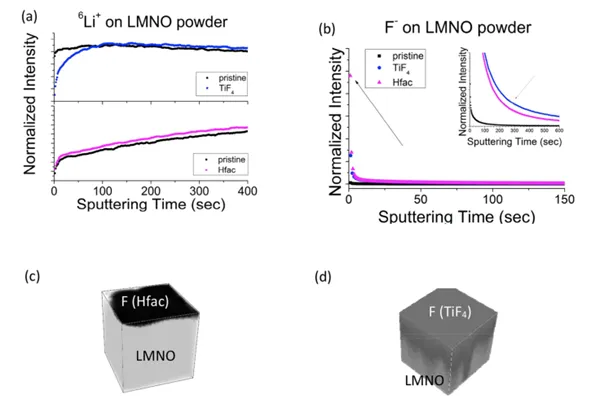

LMNO 原始样和以 LiF₄/Hfac 为 F 源包覆后样品的 TOF-SIMS^[5]

两种氟源行为完全不同：Hfac 促进了 Li 向颗粒内部的扩散，形成富锂的 LMNO 结构，而 TiF₄ 可导致F扩散进入晶格，部分掺杂。

• Hfac 源：形成多孔的 LiF-CFₓ 混合层，这种多孔结构有利于 Li⁺ 传导，促进 Li 扩散

• TiF₄ 源：作为强 Lewis 酸，可能与表面发生更强相互作用，F⁻ 离子半径与 O²⁻ 接近，易扩散进入氧空位，导致 F 掺杂现象。

3. 锂金属负极

锂金属负极因高理论容量（3860 mAh/g）备受关注，但锂枝晶生长和低库仑效率限制其应用，LiF 涂层可有效解决这些问题。

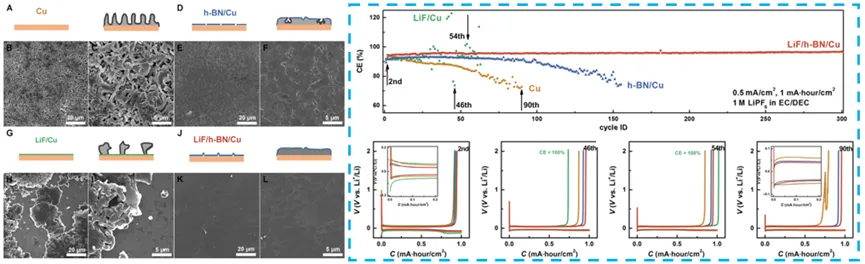

Cu、h-BN/Cu、LiF/Cu 和 LiF/h-BN/Cu 基板上重复镀锂/剥离后的（左）SEM图像；（右）循环性能^[4]

裸 Cu：Li 枝晶粗大、不均匀；h-BN/Cu：弱界面结合，允许 Li 从下方生长，释放应力，导致初期平整，后期因缺陷破裂失效；LiF/Cu：高模量+化学惰性，密封缺陷+抑制副反应，导致导电差、成核难，反而更不均匀；LiF/h-BN/Cu：缺陷处 Li⁺ 扩散能垒低，兼顾离子输运与机械强度，循环后材料依旧平整致密，无枝晶。

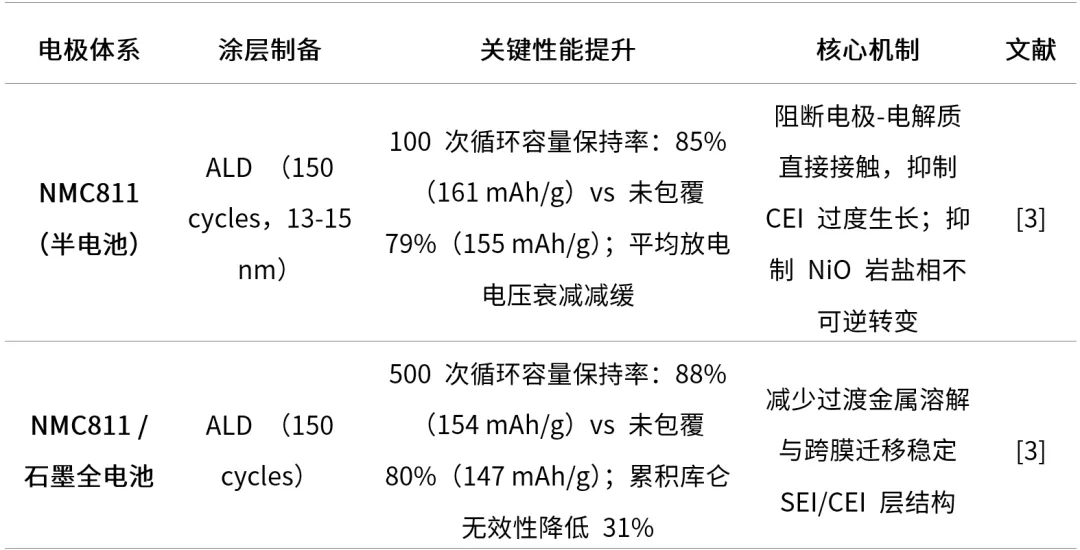

1. 界面钝化保护：LiF 涂层作为物理屏障，阻断电极与电解质的直接接触，抑制 PVDF 分解、LiPF₆水解产生的 HF 对电极的腐蚀，减少过渡金属溶解和氧释放^[1,3]。例如，在 LLC 电极中，LiF 涂层使 Mn 溶解量降低 50% 以上，在 NMC811 中则抑制了 NiO 岩盐相的不可逆转变^[1,3]。

2. 机械强度支撑：LiF 的高剪切模量（55-58 GPa）可抵抗电极循环过程中的体积膨胀与机械应力，避免涂层破裂，尤其在锂金属负极中能完全抑制枝晶生长^[2,4]。

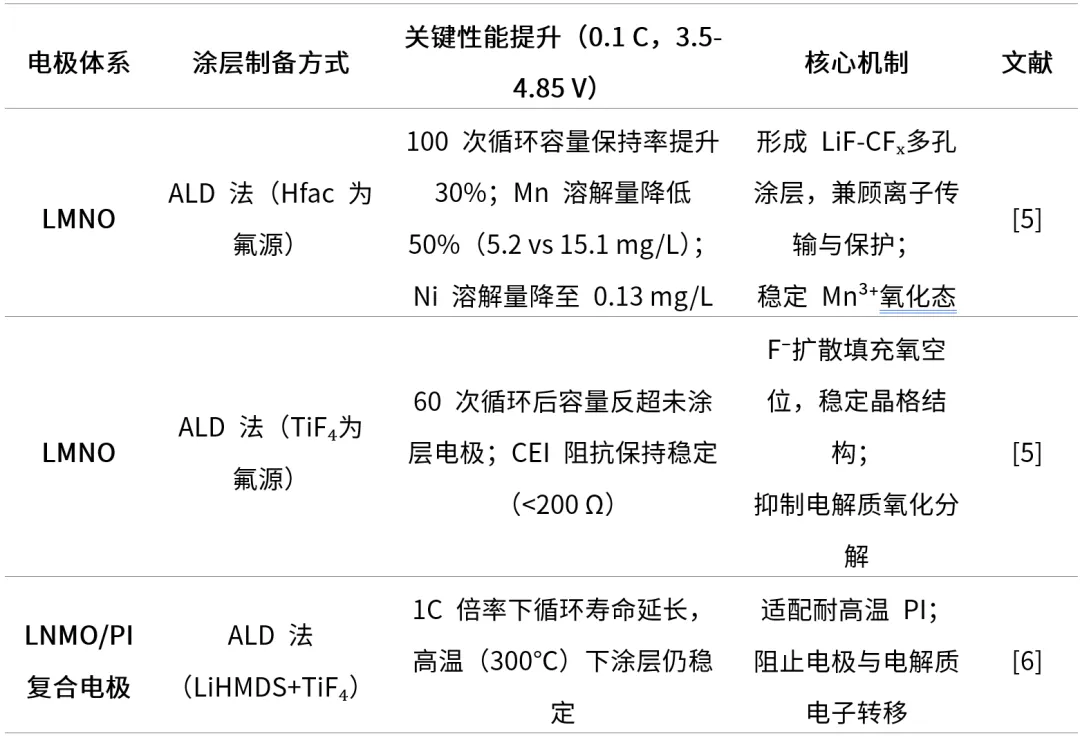

3. 动力学优化：尽管 LiF 本征离子电导率较低（10⁻¹²-10⁻¹⁴ S/cm），但纳米级厚度（<20 nm）和均匀性可降低离子传输阻力；复合涂层（如 LiF-CFₓ、LiF-h-BN）可进一步提升锂离子扩散速率，使 LMNO 电极在 1.6C 倍率下仍能保持 43 mAh/g 的放电容量^[4,5]。

4. CEI/SEI 调控：LiF 作为人工界面层，可诱导形成成分均匀、结构稳定的 CEI/SEI 层，减少电解质持续分解和活性锂消耗，在 NMC811 全电池中使累积库仑低效（ACIE）从 70% 降至 48%^[3]。

1. 前驱体工艺的固有缺点

当前主流 ALD 制备 LiF 的前驱体组合存在明显局限：

• 纯度与杂质问题：以 TiF₄为氟源时，易引入微量 Ti 杂质（尽管含量 <2%），可能影响电极电化学性能；而 Hfac 作为氟源时，虽能形成 LiF-CFₓ复合层，但碳氟物种的长期稳定性仍需验证^[5,6]。

• 温度兼容性限制：LiOtBu+TiF₄体系需在 220℃以上沉积，与传统 PVDF binder（熔点 177℃）存在兼容性冲突，需更换为聚酰亚胺（PI）等耐高温 binder，增加了电极制备成本^[3,6]。

• 生长速率与效率矛盾：低温 ALD 工艺（如 150℃下 LiOtBu+HF / 吡啶）生长速率仅 0.8 Å/ 循环，制备 10 nm 厚涂层需 125 个循环，生产效率低；而高温工艺虽能提升速率，但可能导致电极材料晶格畸变^[2,6]。

• 安全性隐患：HF / 吡啶等氟源具有强腐蚀性和毒性，对设备密封性和操作环境要求极高，难以规模化应用^[2]。

2. 粉末电极包覆的技术困难

尽管 LiF 涂层在粉末电极上展现出卓越性能，但大规模应用仍面临诸多工艺挑战：

• 工艺效率低：LiF 本身离子导电性较差，厚度过厚（>20 nm）会使电极的电荷转移电阻增加 30% 以上，影响倍率性能；厚度过薄（<5 nm）则无法有效阻挡 HF 侵蚀。例如，LMNO 电极的 LiF 涂层厚度需严格控制在 6-10 nm，否则会导致容量衰减速率加快^[5,6]。但由于LiF对应的前驱体成本远高于金属氧化物，在大量的粉末包覆工业化过程中，效率通常远低于氧化物，极大限制了生产效率。

• 前驱体利用率低：粉末在反应腔中的堆积导致前驱体扩散效率低下，部分深孔和缝隙区域难以被前驱体覆盖，造成涂层不连续；同时，粉末与基板的接触方式会形成 “阴影效应”，进一步降低涂层均匀性，前驱体利用率通常不足 40%^[3,6]，结合粉体 ALD 的大量前驱体需求，成本会进一步提高。

• 稳定性冲突：高温 ALD 沉积（>200℃）会导致 PVDF 等常用 binder 分解，影响电极结构完整性；而低温工艺虽能兼容 binder，但会降低 LiF 涂层的结晶度和致密性，削弱防护效果^[3,6]。

• 缺乏合适的前驱体：目前文献的工艺较难避免 C，N 的污染，同时伴随着 HF 的气体腐蚀，对工业生产中的设备工件维护周期，安全性以及排放合规提出了极大的挑战。

LiF 原子层沉积涂层是锂离子电池界面工程的重要发展方向。其超宽电化学稳定窗口、优异的化学惰性和天然SEI兼容性，使其在液态电池（高电压正极、锂金属负极、硅基负极）和全固态电池中均展现出独特价值。LiF ALD 技术将朝着多功能复合化、低温高效化、智能规模化方向发展，有望成为下一代高能量密度、高安全性电池的关键使能技术。

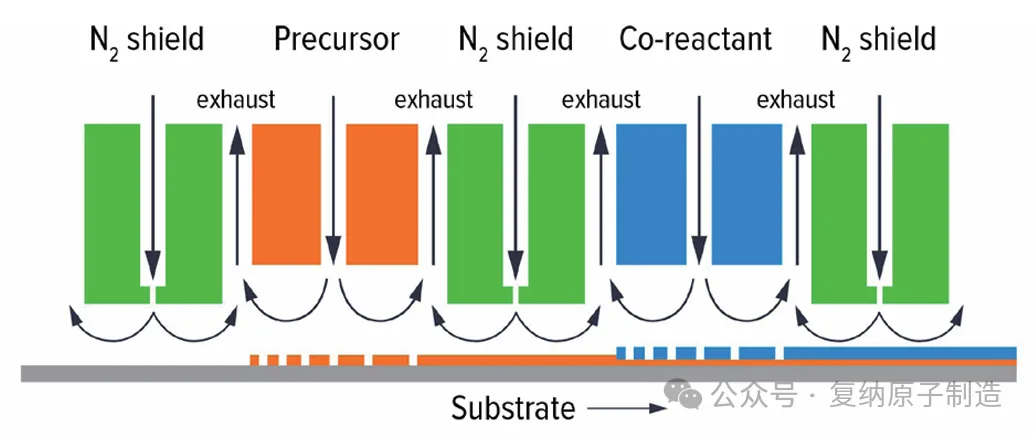

目前在平面 ALD 领域，已有新的 LiF 工艺前驱体和适合进行大规模生产的 ALD 平面工艺出现，在下一篇文章中我们将进行着重介绍 Spark Nano 大气压式空间型原子层沉积技术。
